Esta funcionalidade permite a medição linear e de áreas de feições geográficas selecionadas no mapa em exibição, além de permitir a identificação de coordenadas geográficas de pontos de interesse. Cada uma destas funções é representada por um ícone que o representa.

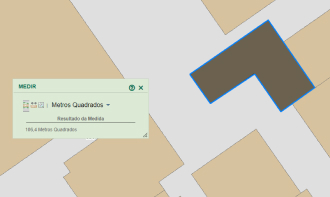

A medição de áreas no mapa é realizada selecionando o comando Área na caixa de ferramenta, clicar sobre um ponto no mapa e ir clicando sobre os demais pontos de interesse. Para concluir a ação deve-se dar clique duplo no mouse.

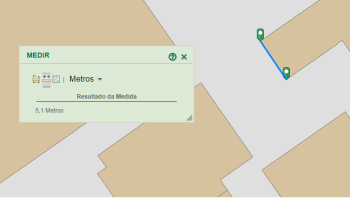

A medição linear é realizada selecionando o comando Distancia na caixa de ferramenta, clicar sobre dois pontos no mapa. O resultado da área é exibido na caixa de ferramentas.
|
|
|
Figura 12: Medir área e distancias
O resultado da área e da distancias são exibidos na caixa de ferramentas. É possível selecionar a unidade de medida do calculo antes de realiza-lo.
A área clicada ficará destacada com um polígono ou segmento de reta azul caso a opção selecionada tenha sido, respectivamente, “área ou distância”. Para concluir a ação, deve-se dar clique duplo com o mouse. O resultado da consulta é exibido na janela Medir.

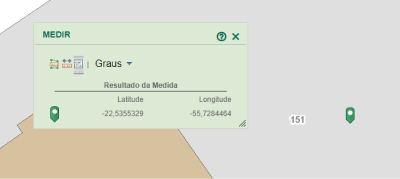

Para capturar coordenada geográfica de um ponto de interesse deve-se selecionar a opção “localização” e clicar sobre o mapa no local desejado. Os dados da coordenada serão exibidas na janela Medir.
Figura 13: Localizar coordenada geográfica
