Impressão

A ferramenta Impressão de mapa disponibiliza para impressão todas as camadas que estejam ativas no mapa, utilizando um dos layouts de impressão configurados no sistema. As camadas que se deseja imprimir podem ser ativadas ou desativadas a partir do Controle de Camadas.

Estarão disponíveis para ativação/desativação todas as camadas habilitadas de todos os Serviços de Mapa permitidos para os Perfis aos quais o usuário esteja vinculado.

Os parâmetros de impressão configuráveis pelo usuário são os seguintes:

•    Título: permite introduzir um título personalizado à impressão;

•    Subtítulo: permite introduzir um subtítulo personalizado à impressão;

•    Escala: permite especificar uma escala de impressão.

o  Caso este campo não seja preenchido o sistema irá realizar a impressão na mesma escala do mapa ativo.

o  O preenchimento deste campo deve ser realizado sem separador numérico (“.” Ou “,”). Exemplos:

o  O preenchimento da escala não precisa incluir a referência “1/”. Ou seja, para imprimir na escala 1/10000, deve-se inserir no campo Escala apenas “100000” (sem aspas). O sistema irá imprimir o mapa na escala de 1/100000;

o  Inserir a escala 100.000: Preenchimento incorreto. O sistema irá imprimir o mapa na escala de 1/100, pois ele ignora separadores de número;

•    Formato: fornece uma relação de opções de formatos de impressão como PDF, JPG, GIF, etc.

o  O formato PDF é o ideal para ser enviado para visualização ou impressão em outros computadores. Os formatos de imagem (JPG, GIF, etc) são recomendados quando se deseja incluir o mapa como ilustração em um relatório ou apresentação.

•    Layout: proporciona os layouts de impressão disponíveis. Inicialmente estão disponíveis os formatos “A3 paisagem”, “A4 paisagem e retrato”, A0; A1, que apresentam uma moldura padrão do sistema, e formatos “Map Only”, que imprime o mapa sem nenhuma moldura, permitindo que o usuário baixe o mapa em formatos de figura (GIF, JPG, etc), para ser inserido em documentos ou outros trabalhos;

•    Botão Imprimir: processa a impressão do mapa ativo na tela.

O sistema irá processar e exibir no browser a visualização da impressão, após o que o usuário poderá salvar o arquivo no computador ou efetuar a impressão do mapa.

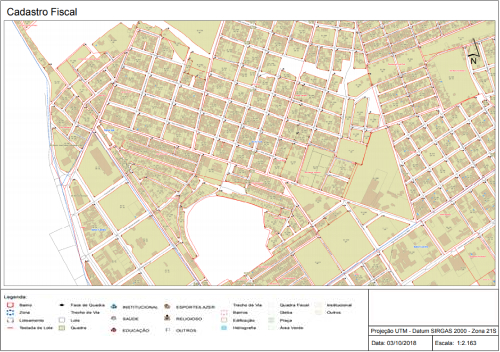

Figura 8: Mapa impresso
